超聲波水口振落機塑料開關打樣

一、樣品類型

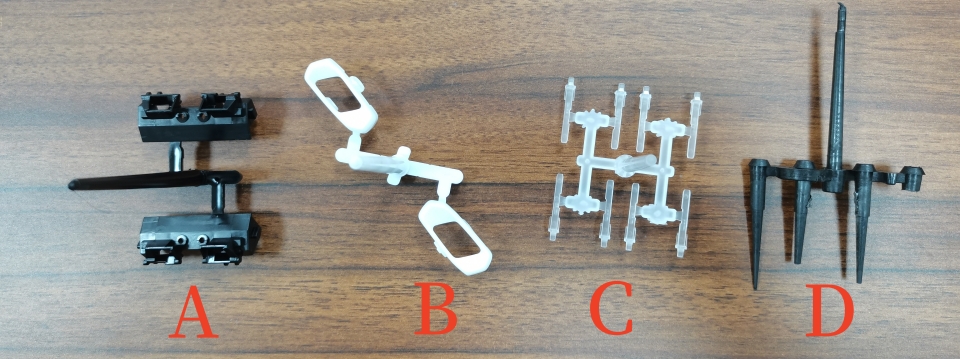

本次共寄來ABCD四個樣件，D產品應該是不小心混進去的，既然寄過來了，那就一并測試。

二、打樣準備

先分享一個知識點。超聲波水口振落機需要根據不同產品設計對應的超聲波振落焊頭，根據水口的分布來確定焊頭的形狀樣式，這樣才能達到最好的振落效果。

本次測試設備：1、超聲波水口振落機（15KHZ標準機型）2、給其他客戶仿形定制的超聲波振落焊頭（簡稱H焊頭）。

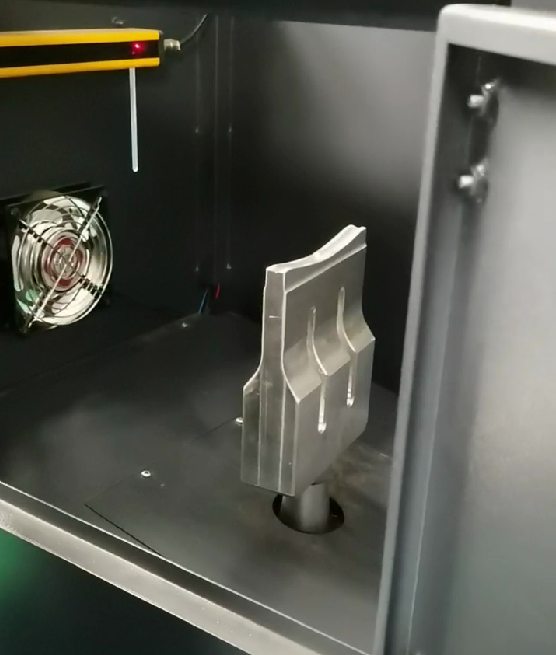

H焊頭

三、產品測試結果

先說D產品：D產品應該是最早設計的初樣，在設計之初沒有設計水口，所以我們收到的這個樣件，無法通過超聲波振落下來。

A/B產品通過H焊頭測試多次，均可以很好、很快的振落下來。結論：A/B產品選材、形狀以及水口的設計比較合理，對超聲波焊頭外形依賴性較低。

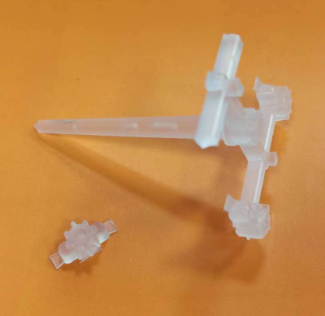

C產品用非專門針對該產品定制的H焊頭振落。第一次集中測試中，料能很快的振落下來，但是也伴隨部分料桿的折斷。如下圖

但是在第二次測試中，沒有出現上述情況，一模八穴的8個產品均能在H焊頭作用下順利掉落，且料桿無折斷現象。結論：這個C產品對焊頭的外形設計、材料的選擇、壓力的大小及放置的位置方向相對來說講究一點。

四、總的結論及建議

除了D產品因為沒有水口不能用超聲波振落外，其余A/B/C三款產品均可以我們公司的超聲波水口振落機振落下來。A/B產品對焊頭的形狀依賴性較小,C產品依賴性較大。

所以，我們建議：

1）時間允許的情況下：根據C產品先定制一款超聲波振落焊頭，在滿足C產品有效振落的前提下，我們再測試A/B產品能否順利振落。如果可以的話，那用一款焊頭就能滿足；若不能，再根據A/B產品再定制一款焊頭（周期大概2-4天）。

2）時間比較緊張：根據C產品、A/B產品同時定制模具。優點是節省了來回測試、調模的時間。缺點是，需多定制一款焊頭。

個人建議采用2）方案，對于客戶公司來說，時間成本要遠遠大于這個材料成本，而且定制的產品，適配性肯定要更優。
